Actionneur à flux axial
Un aimant en forme de disque et une simple butée à billes pour une industrialisation simple et économique.
Actionneur à entraînement direct
Linéaire
Rotatif
Bistable
Proportionnel
Définition de la technologie
Un actionneur à entraînement direct est un actionneur directement relié à sa charge, sans transformation du mouvement (par exemple, par engrenages). Ce mode de fonctionnement garantit des mouvements rapides, une commande directe et une longue durée de vie.
Les actionneurs à entraînement direct conçus par MMT sont monophasés et utilisent des aimants, ce qui permet de les commander dans les deux directions sur une course rotative ou linéaire (jusqu'à 180° ou 150 mm respectivement), tout en facilitant l'intégration d'un capteur de position.
Nos technologies d'actionneurs offrent deux comportements :
- Un actionneur dont le couple est proportionnel au courant sur toute la course ;
- Un actionneur bistable, avec une force de maintien aux deux extrémités de la course
ACTIONNEUR DE COUPLE
Caractéristiques de la technologie MMT

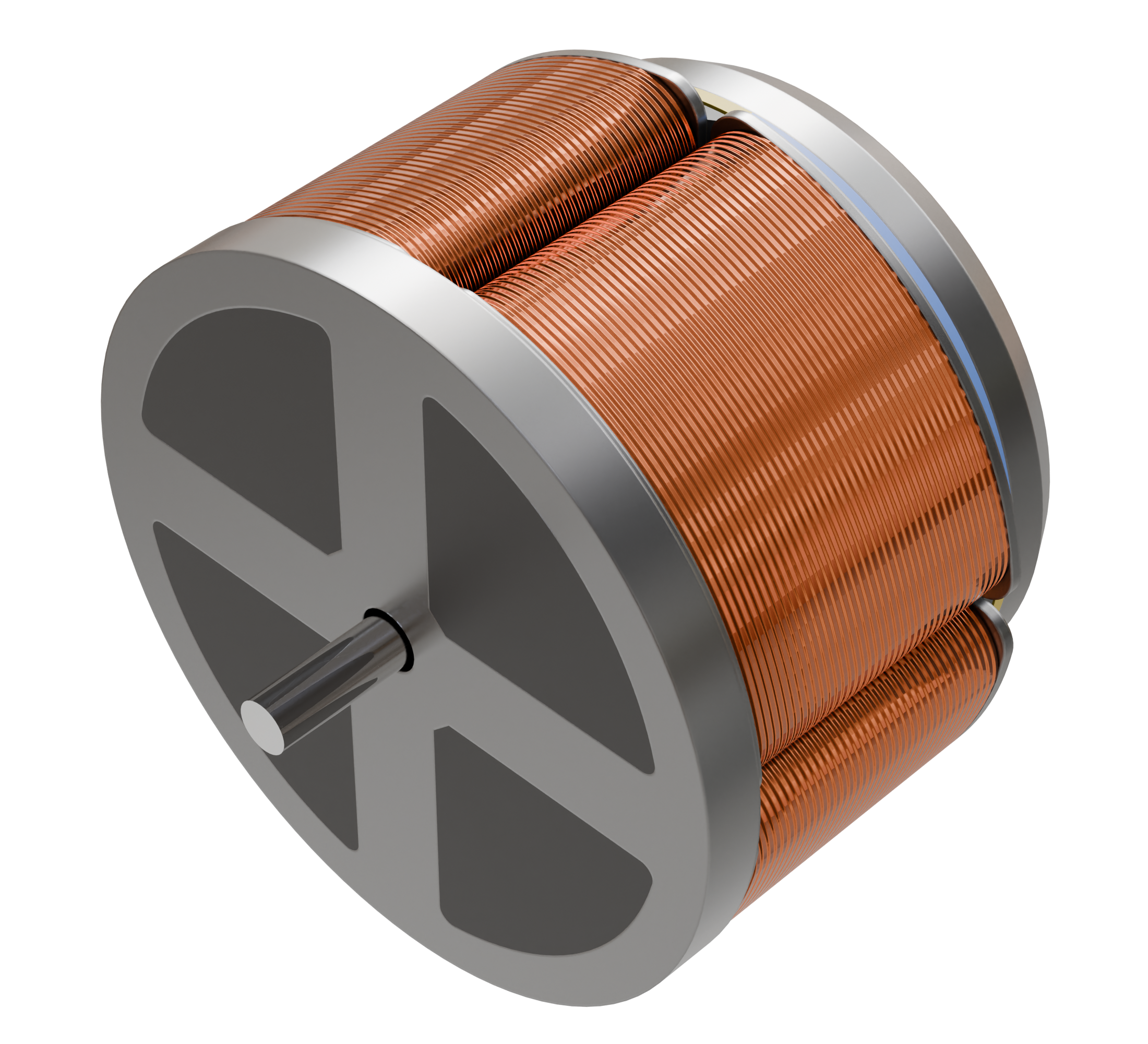

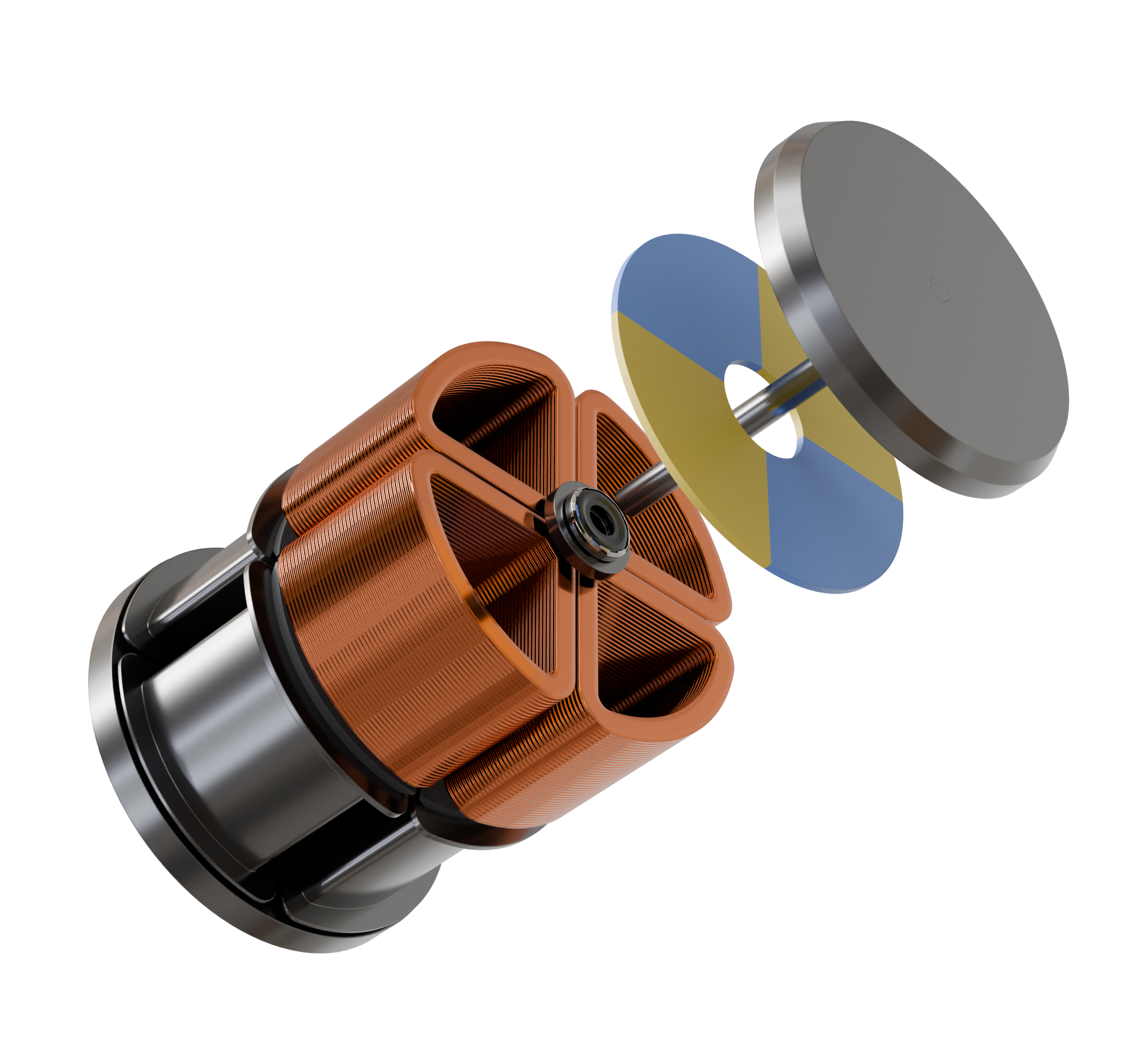

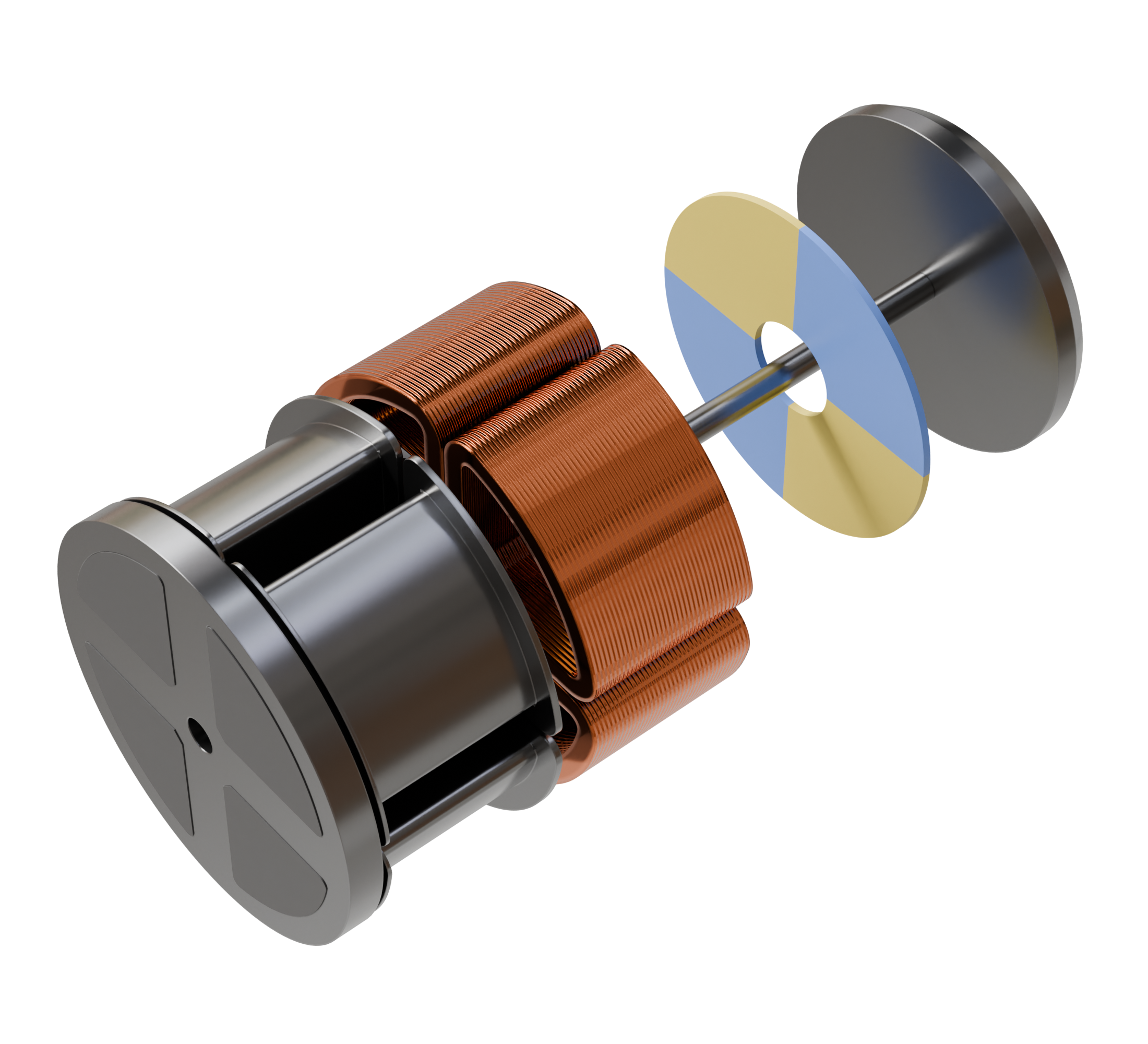

Cette technologie décrit un actionneur monophasé à flux axial. Il est doté d’un aimant en forme de disque à 4 pôles et d’un stator équipé de 4 bobines, offrant une course maximale de 90°.
Cet actionneur est entièrement personnalisable selon les spécifications de nos clients, avec une très large gamme de niveaux de couple.
Couple proportionnel au courant
L'interaction électromagnétique entre le courant et l'aimant garantit un couple proportionnel au courant.
Haute densité de couple
La topologie intelligente du rotor, la construction mécanique simple et le facteur de remplissage élevé des bobines permettent d'obtenir un actionneur robuste, doté d'une densité de couple inégalée.
ACTIONNEUR BISTABLE
LINÉAIRE OU ROTATIF
Caractéristiques de la technologie MMT

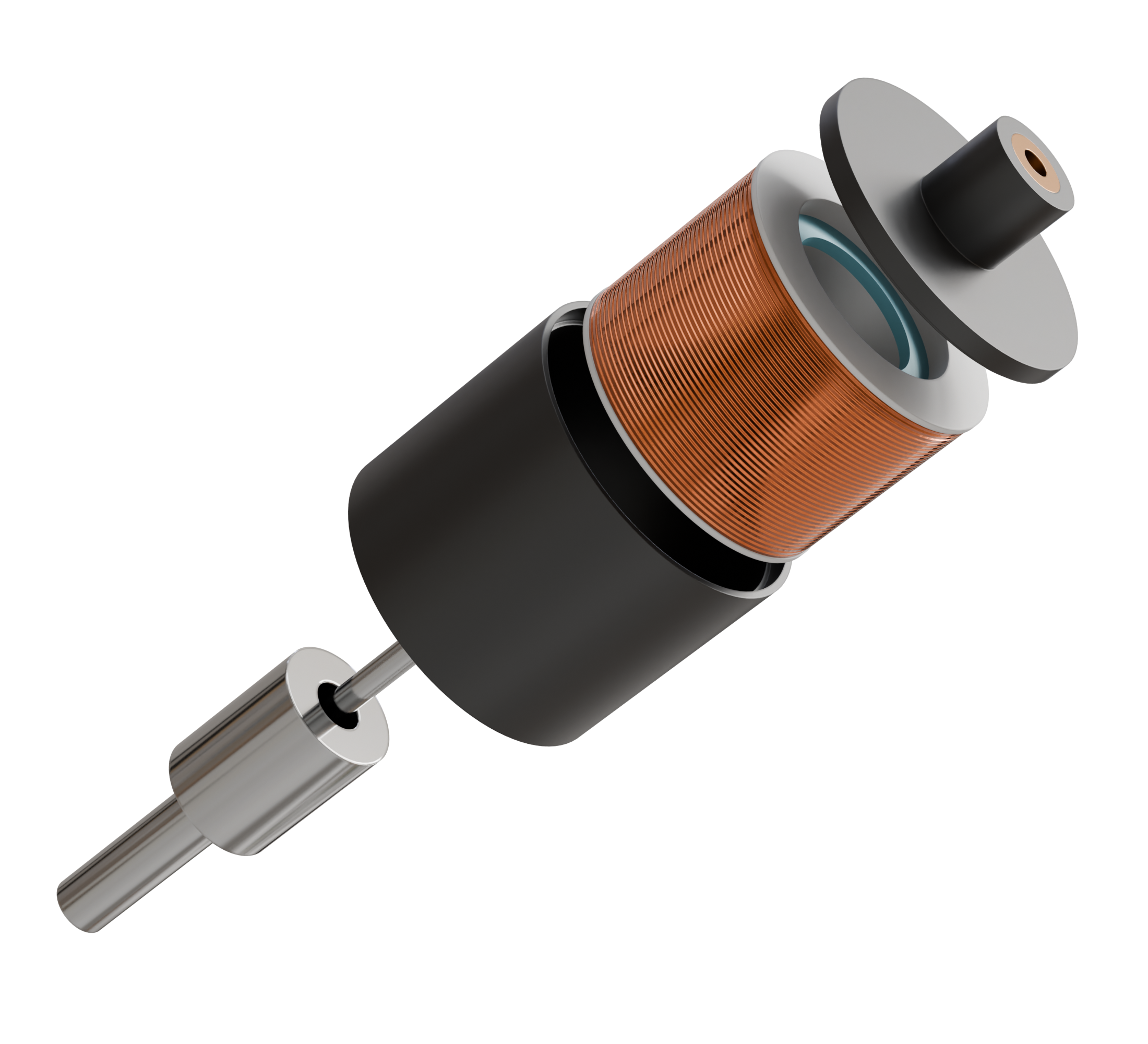

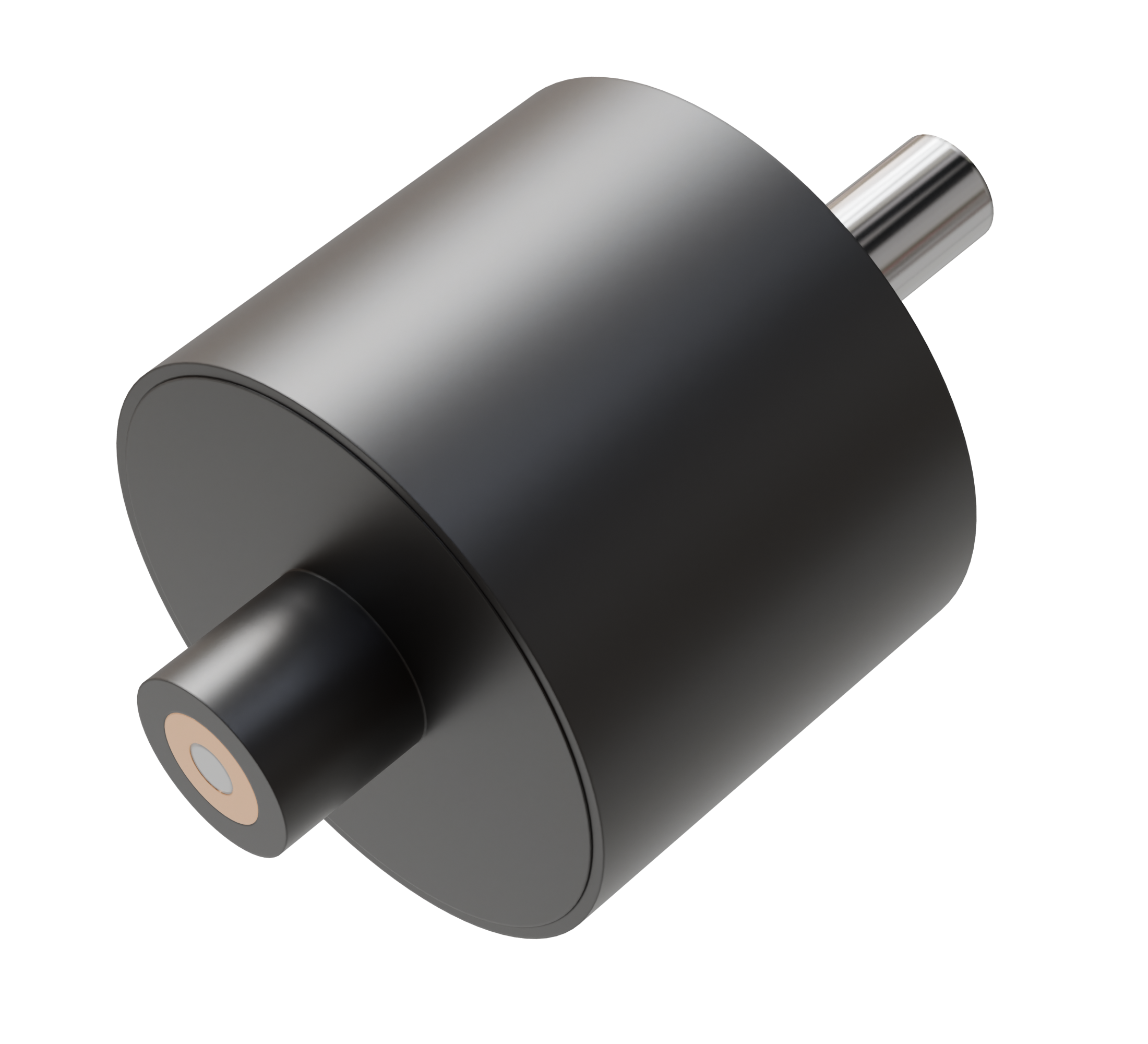

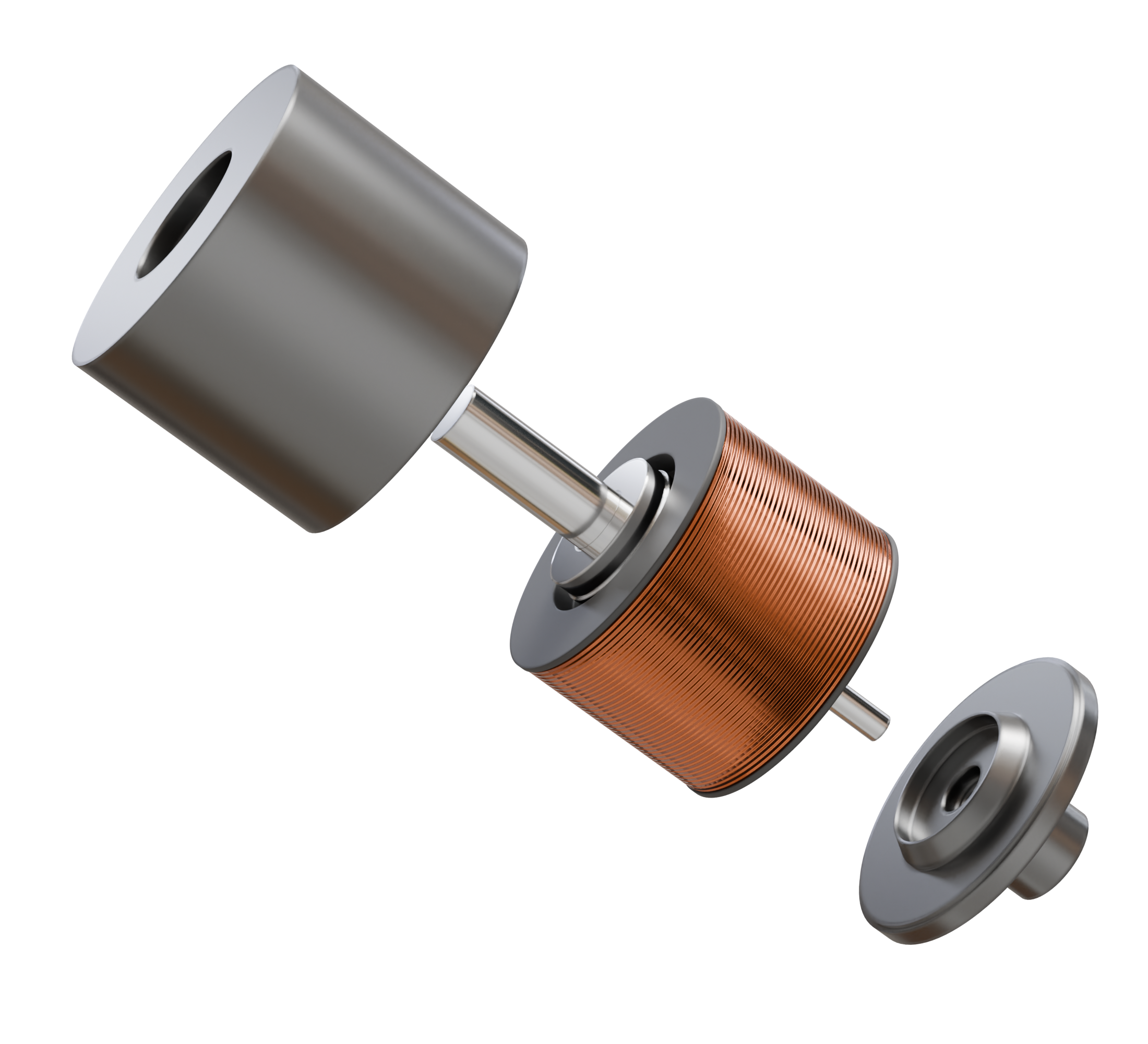

Cette technologie décrit un actionneur linéaire bistable polarisé. Ses avantages résident dans sa simplicité de construction, sa compacité et son niveau élevé de force de maintien sans courant aux deux extrémités de la course.
Comme il s’agit d’un actionneur bistable dont les mouvements s’effectuent en quelques millisecondes, cette technologie permet de réaliser d’importantes économies d’énergie par rapport à un actionneur à solénoïde.
Cet actionneur est entièrement personnalisable selon les spécifications de nos clients.
Actionneur bistable
Force de maintien élevée dans les deux positions extrêmes, sans consommation d’énergie. Faible couple.
Cet actionneur ne consomme de l’énergie que pour changer de position.
Aimant permanent fixe
La seule pièce mobile est un composant ferromagnétique souple ; les aimants ne sont donc pas soumis à des chocs pendant le fonctionnement.
Il est possible d’étanchéifier les pièces fixes afin d’éviter tout contact avec un fluide potentiellement géré par le système.
Alimentation électrique bidirectionnelle pulsée
Cet actionneur est commandé par une alimentation électrique bidirectionnelle pulsée :
- La position stable au repos dépend du sens du courant
- Le temps d’actionnement est de l’ordre de quelques millisecondes
- Cette topologie permet de réaliser des économies d’énergie
